摘要：ASEMI整流橋DB157的工作原理是將4顆整流二極管芯片通過橋式連接的方式組合在一起，電路每半周各兩只二極管輪流工作...

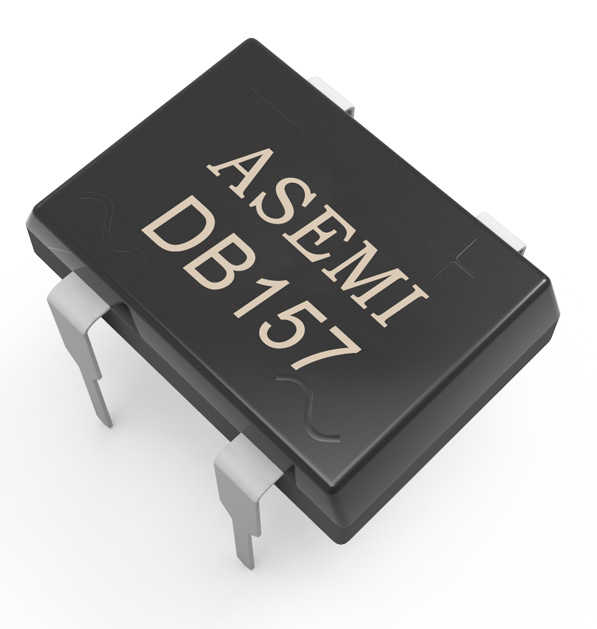

DB157是近期很火爆的一款整流橋，據說已經刷爆了朋友圈!那么這款整流橋DB157 的工作原理是怎樣的呢??ASEMI 工程師為你全程爆料!!
整流橋DB157的工作原理是將4顆整流二極管芯片通過橋式連接的方式組合在一起，電路每半周各兩只二極管輪流工作，使得負載電路都能獲得穩定的電能可以長效工作。整流橋?qū)儆谌ㄕ鞯囊环N但是比簡單全波整流更穩定更方便，也能有效電路反接的情況，ASEMI橋堆12年行業的橋堆品牌商。

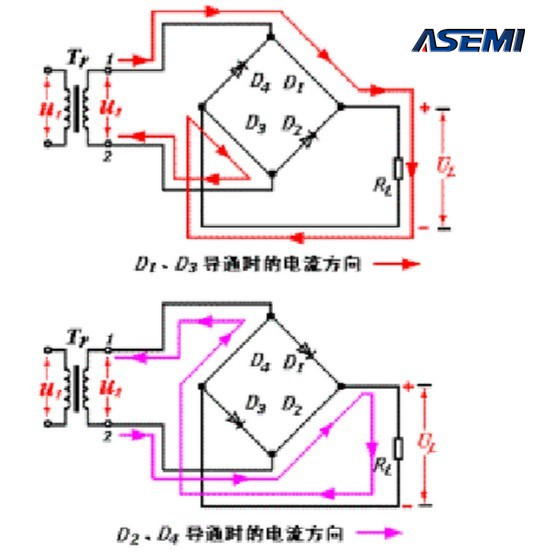

整流橋DB157工作原理如圖：在u2的正半周，D1、D3導通，D2、D4截止，電流由TR次級上端經D1→ RL →D3回到TR 次級下端，在負載RL上得到一半波整流電壓在u2的負半周,D1、D3截止，D2、D4導通，電流由Tr次級的下端經D2→ RL →D4 回到Tr次級上端，在負載RL 上得到另一半波整流電壓。
這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的計算與全波整流相同，即UL = 0.9U2IL = 0.9U2/RL流過每個二極管的平均電流為ID = IL/2 = 0.45 U2/RL。
